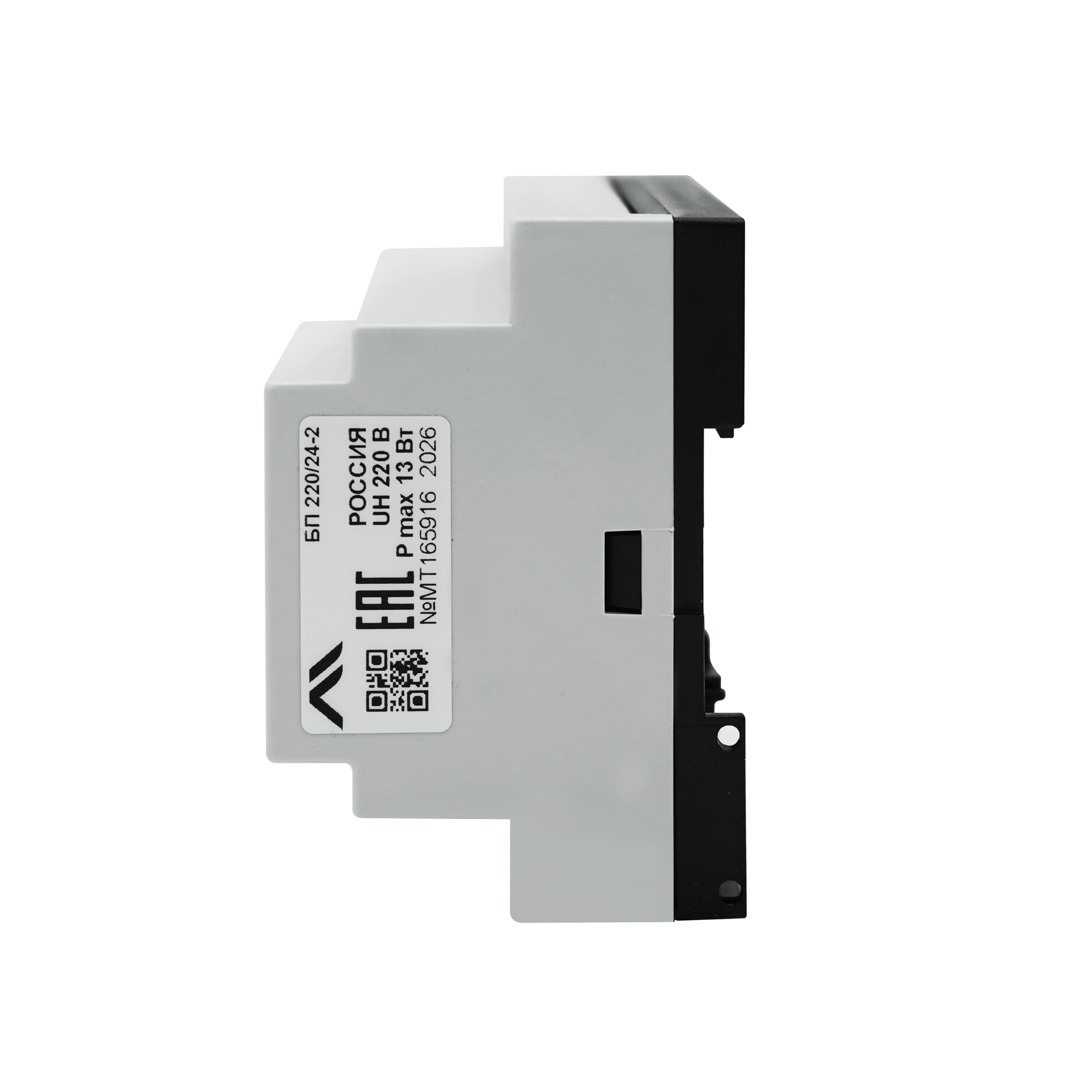

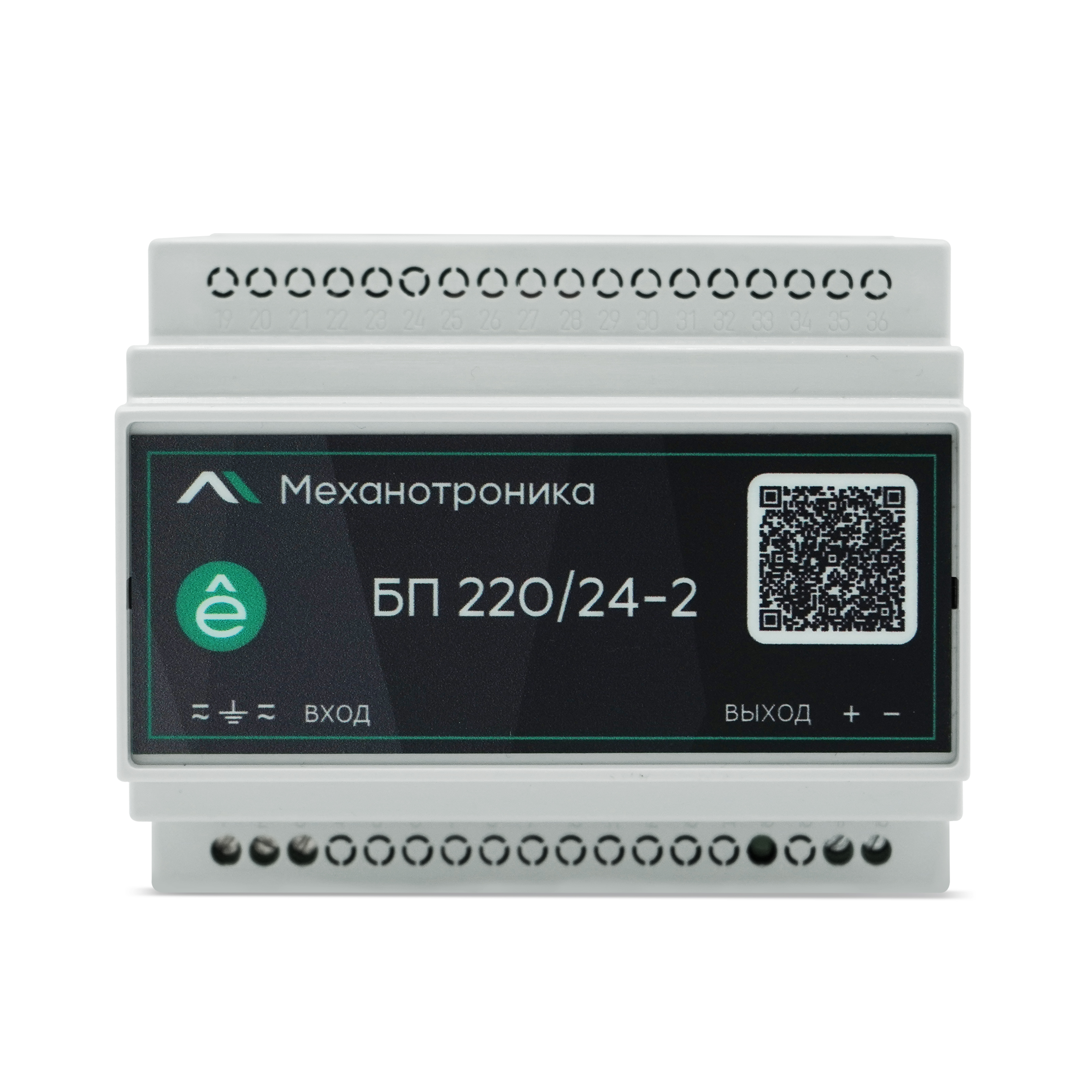

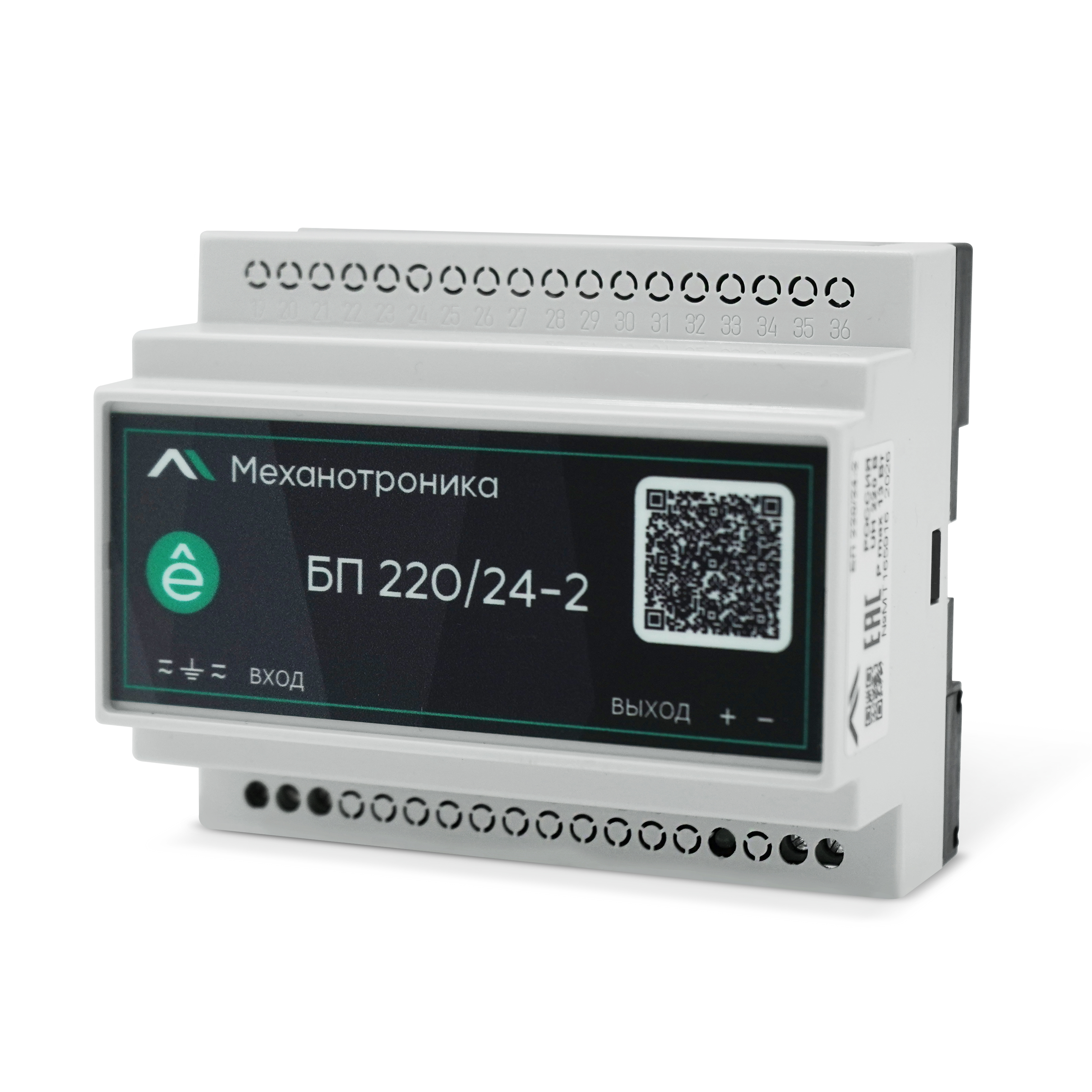

БП-220/24-2

Входные параметры:

• Рабочий диапазон входного напряжения постоянного, переменного (частотой 50 Гц или 60 Гц) или пульсирующего (выпрямленного) тока – от 66 до 264 В.
• Полярность входного напряжения постоянного или выпрямленного тока может быть любой.
• Уровень пульсаций на входе, в сумме со средним напряжением, не должен выходить за границы рабочего диапазона входного напряжения.
• Устойчивость к входному перенапряжению – не более 400 В в течение 1 минуты.
• Потребляемая мощность от сети постоянного тока – не более 13 Вт.
• Пусковой ток – не более 20 А в течение 5 мс. 2.2.

Выходные параметры:

• Номинальное выходное напряжение – 24 В.
• Допустимое отклонение выходного напряжения от номинального – ± 5 %.
• Амплитуда пульсаций выходного напряжения – не более 200 мВ.
• Время установления выходного напряжения – не более 400 мс.
• Максимальная выходная мощность – 10 Вт.
• Допустимая емкость нагрузки – не более 3300 мкФ.
• Ток срабатывания электронной защиты – от 450 до 700 мА.

Параметры конструкции:

• Масса – не более 0,2 кг.
• Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96: по корпусу – IP30; по соединителям – IP00.
• Способ крепления – металлическая рейка ТН35 ГОСТ Р МЭК 60715-2003 (DIN- рейка).\

Условия эксплуатации:

• Климатические условия: от минус 40 до плюс 55 °С; относительная влажность воздуха – до 98 % при температуре плюс 25 °С;
• Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы.
• Место установки должно быть защищено от попадания атмосферных осадков, конденсации влаги, воздействия соляного тумана и озона, попадания брызг воды, масел, эмульсий, а также от воздействия прямого солнечного излучения.
• БП устойчив к воздействию внешних механических факторов, соответствующих группе механического исполнения М7 по ГОСТ 17516.1-90.
• БП устойчив к землетрясениям интенсивностью 9 балов по MSK-64 при уровне установки над нулевой отметкой на высоте до 10 м по ГОСТ 17516.1-90.
• БП соответствует II категории сейсмостойкости по НП-031-01.
