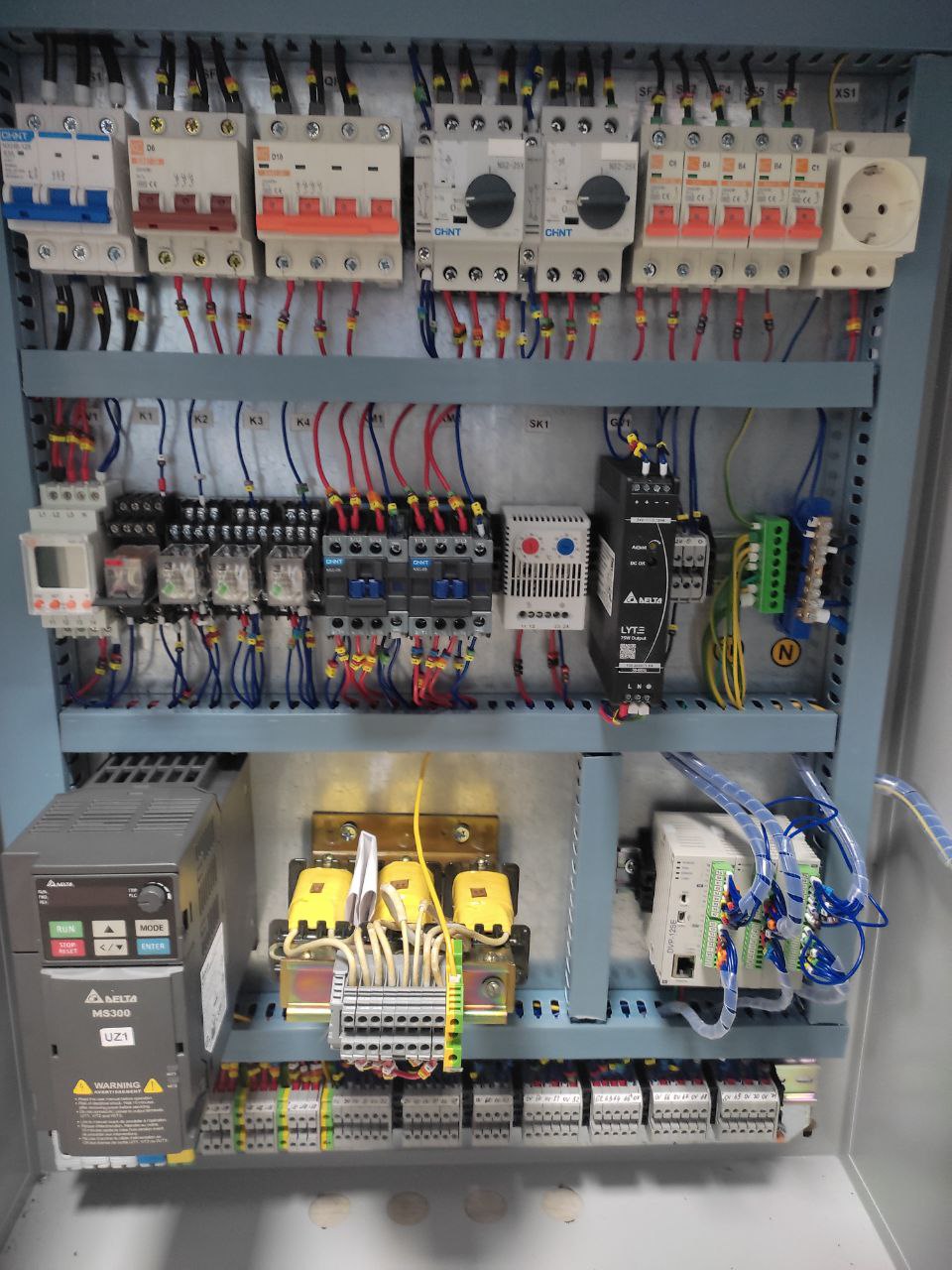

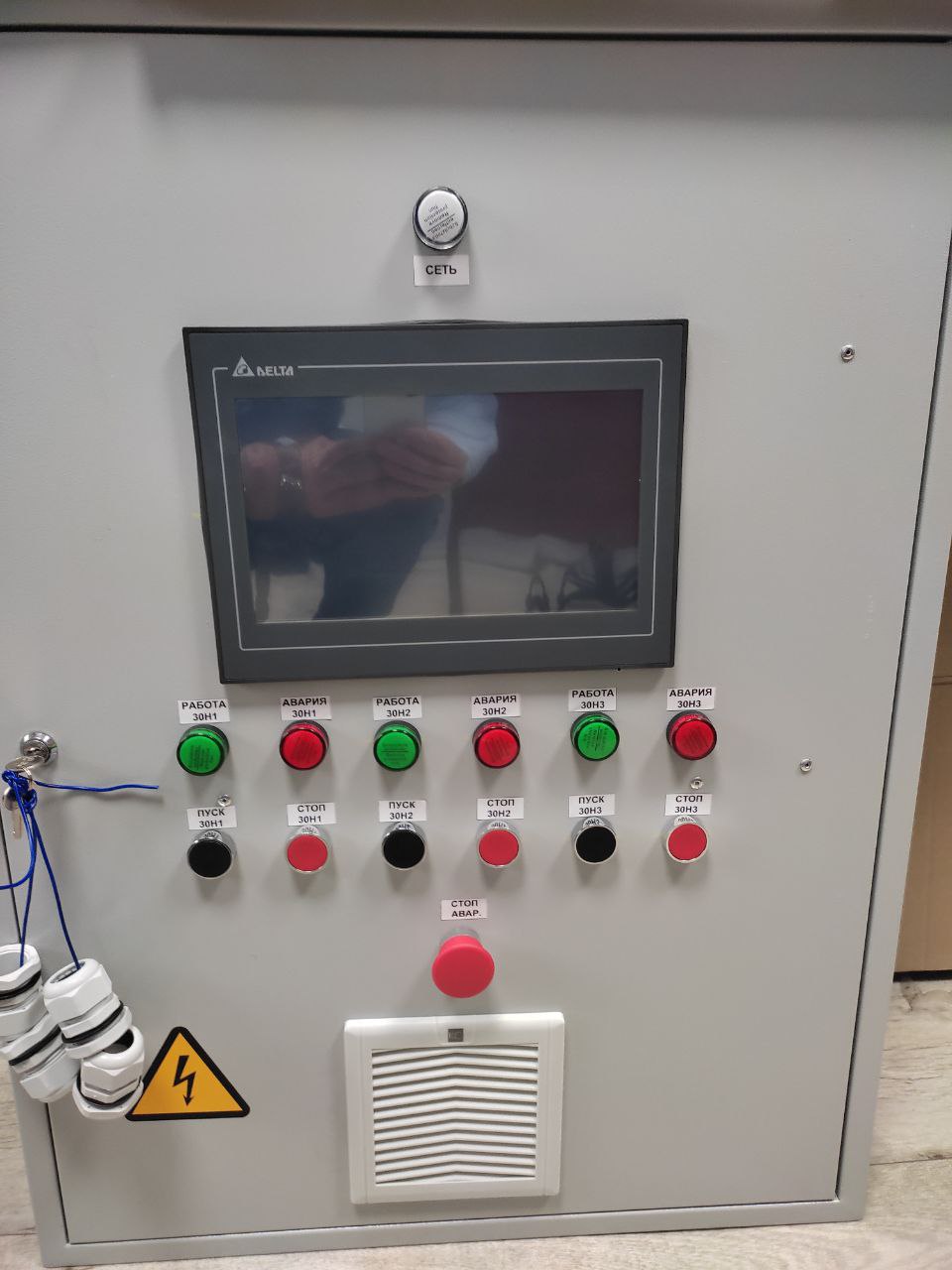

Шкаф управления насосом

Шкаф управления насосной станцией предназначен для автоматического и ручного управления насосным оборудованием, контроля технологических параметров и обеспечения надежной работы насосных станций различного назначения.  Решение применяется на объектах водоснабжения, водоотведения, канализационных насосных станциях (КНС), очистных сооружениях, промышленных предприятиях и объектах коммунальной инфраструктуры.

Система управления обеспечивает непрерывный контроль работы насосных агрегатов, автоматическое поддержание заданных уровней жидкости, защиту оборудования от аварийных режимов и оперативное информирование обслуживающего персонала о состоянии станции.

Шкафы управления насосом отвечают требованиям технических регламентов Таможенного Союза:

1. ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
2. ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Функциональные возможности:

• Выбор режима работы автоматический/ручной и отдельно для каждого электродвигателя насосных агрегатов;
• Автоматическое включение/отключение электродвигателей насосных агрегатов от устройства плавного пуска (УПП) и напрямую от сети при выходе УПП из строя;
• Контроль аварийного уровня заполнения резервуара с выдачей визуальной и звуковой сигнализации;
• Автоматическое/ручное переключение вводов электропитания при возникновении аварийной ситуации;
• Индикация состояния вводов электропитания, электродвигателей насосов, вспомогательных механизмов, уровней в приемном резервуаре;
• Защита электродвигателей в аварийных ситуациях.

Комплектация:

Схема подключения позволяет управлять станцией, имеющей в своем составе:

1. Дренажный приямок с датчиками уровней его заполнения;
2. Дренажные насосы;
3. Насосы технической воды (насосы гидроуплотнения).
4. Основные насосы;
5. Резервуар с датчиками уровней его заполнения:

• минимальный — уровень "сухого хода",
• рабочие — уровни включения и отключения насосов перекачки,
• максимальный — уровень переполнения резервуара).
