Кабельная тележка ВЕ-30

ВЕ-30 - тележка кабельная для троса, предназначена для организации системы гибкого кранового токоподвода.
Подвесы ВЕ-30 изготавливаются в двух вариантах:

• ВЕ-30 с 2-мя роликами: Два стальных ходовых ролика с подшипником
• ВЕ-31 с 3-мя роликами: Два ходовых ролика, стальные ролик с подшипником который перемещает подвес по канату + 1 поджимной, стальной ролик предотвращает подъем и соскакивание подвеса с троса

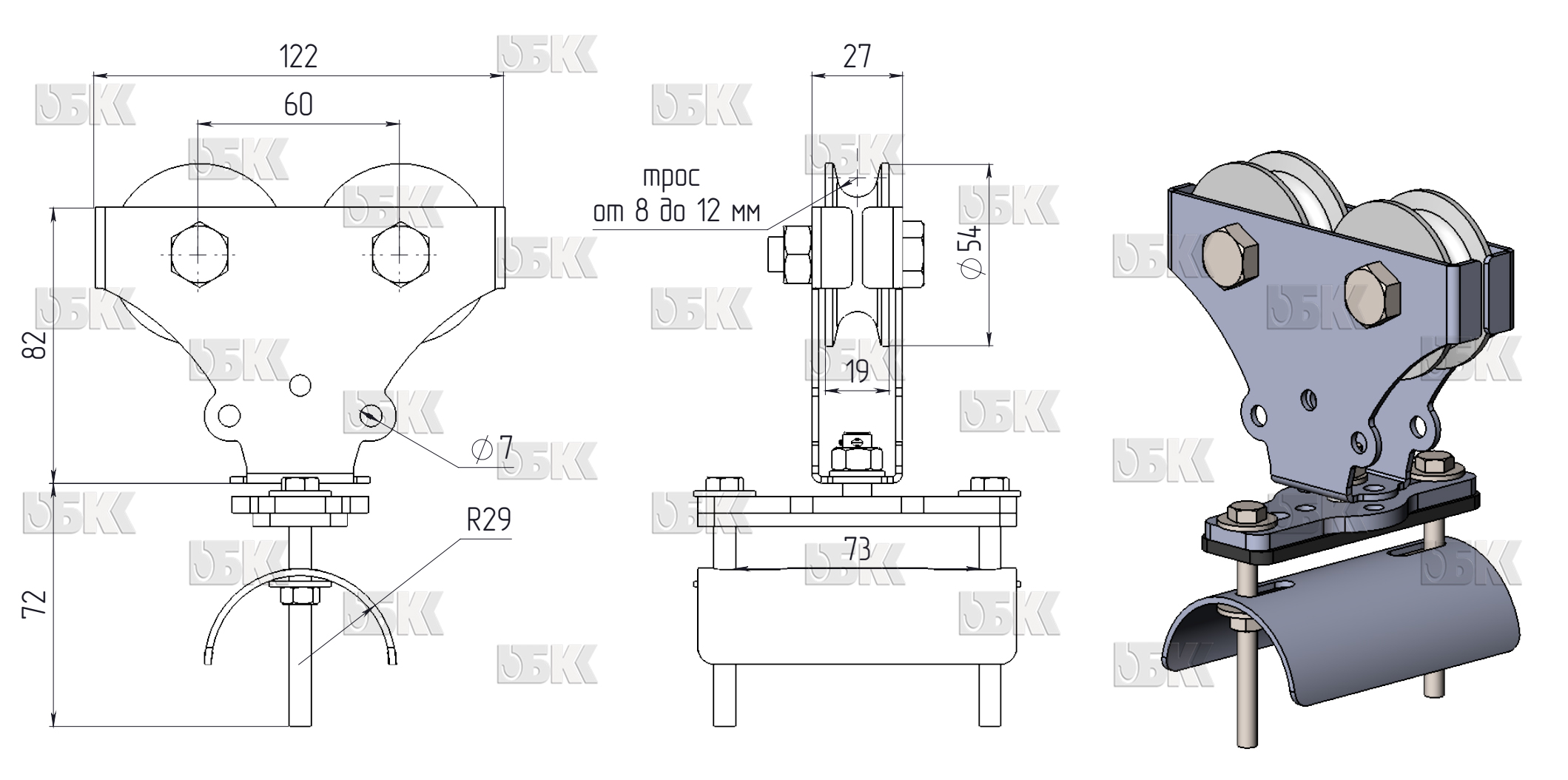

На подвесы ВЕ-30 устанавливаются ролики под трос до 8, 12 и 16 мм .Ролики имеют разный диаметр и размер ручья под трос.

Конструкция и принцип действия:
Тележки устанавливаются на трос натянутый вдоль пути движения ГПМ. Кран передвигается увлекая за собой  первую тележку, по мере удаления тросик(цепочка) соединяющий тележки натягивается , распрямляя питающий кабель. При обратном движении каретки сходятся, образуя кабельные петли.

1. Кабельные тележки устанавливаются на трос. Для этого достаточно снять ролики, продеть трос, и установит ролики.
2. Кабель укладывается на полукруглое седло , и зажимается с помощью болтов.
3. Тележки соединяются разгрузочным тросиком, длинна тросика должна быть меньше длинны питающего кабеля (делается это, чтобы кабельная линия растягивалась за счет тросиков, а не кабеля) - тросовый токоподвод готов к работе.
